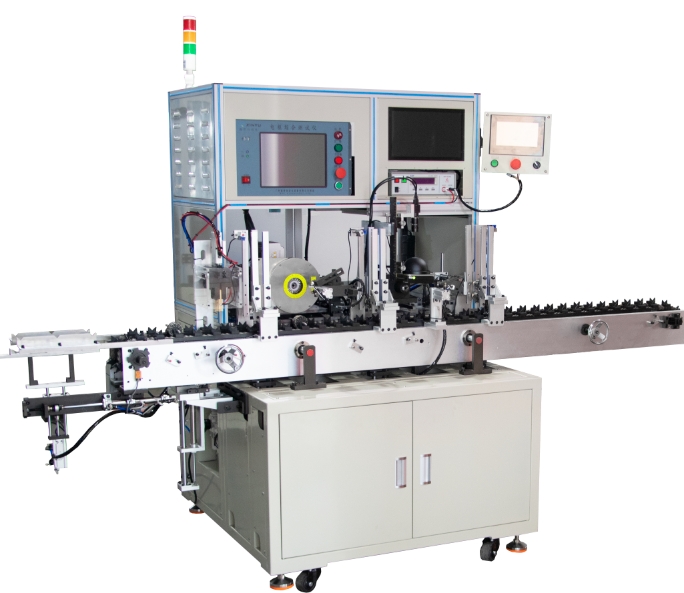

电机马达全自动转子测试视觉一体机有哪些常见的机械故障及解决方案？

2025-04-18 16:40:08

9次

电机马达全自动转子测试视觉一体机的机械故障可能影响设备运行精度与效率，甚至导致生产停滞。下面为你详细分析常见机械故障及其解决方案：

1、转子装夹定位故障

故障现象：转子在装夹后，测试过程中出现位置偏移，导致测试数据不准确，如转子同心度超差、轴向定位偏差等；装夹时无法将转子稳定固定，出现松动现象。

原因分析：夹具长期使用，夹爪、定位块等部件磨损，致使夹紧力不足或定位精度下降；夹具的安装位置发生偏移，未严格按照设备要求进行校准；装夹机构的传动部件，如丝杆、导轨等出现故障，导致夹爪运动不到位。

解决方案：检查夹具的磨损情况，对磨损严重的夹爪、定位块等部件进行更换；使用专业的测量工具，如千分表等，对夹具的安装位置进行校准，确保其安装精度；检查装夹机构的传动部件，清理丝杆、导轨上的杂质，添加润滑油，若丝杆、导轨磨损严重，则进行更换。

2、运动部件卡顿或异响

故障现象：设备的直线运动部件，如工作台、滑座等在移动过程中出现卡顿，导致运动不顺畅，影响测试效率；运动时伴随异常的摩擦声、撞击声等异响。

原因分析：导轨、丝杆等运动部件表面有杂质、铁屑等，阻碍部件正常运动；导轨、丝杆的润滑不良，润滑油不足或润滑油变质；运动部件的安装精度不够，如导轨的平行度、直线度超差，导致部件受力不均。

解决方案：停机后清理导轨、丝杆等运动部件表面的杂质和铁屑；定期检查润滑油的状态，及时补充或更换润滑油；对运动部件的安装精度进行重新调整，使用高精度的测量仪器，如激光干涉仪等，确保导轨的平行度、直线度符合设备要求。


3、传动系统故障

故障现象：皮带传动系统中，皮带出现打滑现象，导致动力传递失效；齿轮传动系统中，齿轮磨损严重，出现传动不平稳、噪声大等问题；链条传动系统中，链条松动、跳齿，影响设备的正常运行。

原因分析：皮带使用时间过长，出现老化、磨损，导致皮带张力不足；齿轮传动过程中，润滑不充分，齿轮间的摩擦加剧，造成磨损；链条长期运行，未及时进行张紧调整，或链条的连接部件松动。

解决方案：更换老化、磨损的皮带，并调整皮带的张紧度至合适状态；对齿轮传动系统进行充分润滑，定期清理齿轮表面的杂质和铁屑，检查齿轮的磨损情况，磨损严重时进行更换；调整链条的张紧度，检查链条的连接部件，如链节、销轴等，对松动或损坏的部件进行更换。

4、视觉系统机械结构故障

故障现象：相机支架松动，导致拍摄角度发生变化，影响视觉检测的准确性；光源安装支架晃动，造成光照不均匀，图像质量下降。

原因分析：相机支架、光源支架的固定螺丝松动；支架的材质或结构设计不合理，在设备运行过程中无法承受振动和外力。

解决方案：检查并紧固相机支架、光源支架的固定螺丝；对支架的材质和结构进行评估，若存在问题，可更换强度更高、稳定性更好的支架，或对现有支架进行加固处理。

5、测试平台精度下降

故障现象：测试平台的平面度超差，导致转子放置后不水平，影响测试结果；平台的定位孔、定位槽等基准部位磨损，造成定位不准确。

原因分析：测试平台长期承载转子，受重力和外力作用，发生变形；平台表面未及时进行清洁和维护，杂质堆积导致磨损加剧。

解决方案：使用高精度的测量仪器对测试平台的平面度进行检测，若平面度超差，可采用研磨、刮削等方法进行修复；对定位孔、定位槽等基准部位进行修复或重新加工，确保其定位精度；定期对测试平台进行清洁和保养，避免杂质堆积。
