电子换档器感应磁铁[材质 作用 原理]

电子换档器感应磁铁[材质 作用 原理]

电子换档器常用于电动汽车以及部分智能变速系统中，其内部的换档感应机构通常会使用永磁体来与霍尔传感器配合，实现档位识别、变速控制和位置检测，今天本文主要来介绍下这里用到的感应磁铁，包括它的工作原理，材质，作用等。

电子换挡器用感应磁铁的工作原理建立在电磁感应和霍尔效应等物理现象之上，其核心是一个多极充磁的磁铁(主要环形)，以常见的8极磁环为例，圆周上均匀分布着N-S-N-S交替排列的8个磁极，每个磁极对应45度角。磁环固定在旋钮底座上，随驾驶员操作同步旋转。在磁环下方的固定位置安装有多个霍尔传感器或磁编码芯片，通常至少需要两个传感器且相位差90度，形成正交配置，当旋钮旋转时，传感器依次经过不同的磁极，输出呈周期性变化的正弦和余弦信号。通过检测信号的幅值、相位和过零点，控制单元可以精准计算出旋钮的绝兑角度位置，不同档位(P、R、N、D、S等)对应预设的角度区间，当旋钮转到某个区间并停留时，系统识别为该档位被选中。

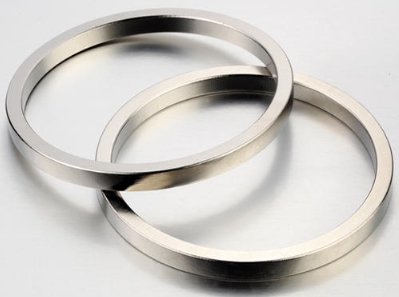

材质方面，主要以烧结铁氧体，注塑铁氧体为主，些也会采用注塑钕铁硼，这几种材质都需要模具，其中注塑类磁体能体注塑成型，耐冲冲击性好，充磁方式为多极磁化。

至于作用，磁体的作用主要是提供磁场，这里的感应磁铁也是，提供可识别的磁场变化，让霍尔传感器检测到换档动作。

以上就是关于电子换档器感应磁铁的相关介绍。
