电机换向器的原理结构与应用

   电机换向器是直流电机和部分交流电机中的关键部件，它在电机运转过程中起着电流方向切换的重要作用。这个看似简单的装置实际上承担着确保电机持续旋转的关键任务。在电机的视界里，换向器就像一位精准的交通指挥员，有条不紊地引导电流按照既定路线流动，从而产生连续的旋转运动。

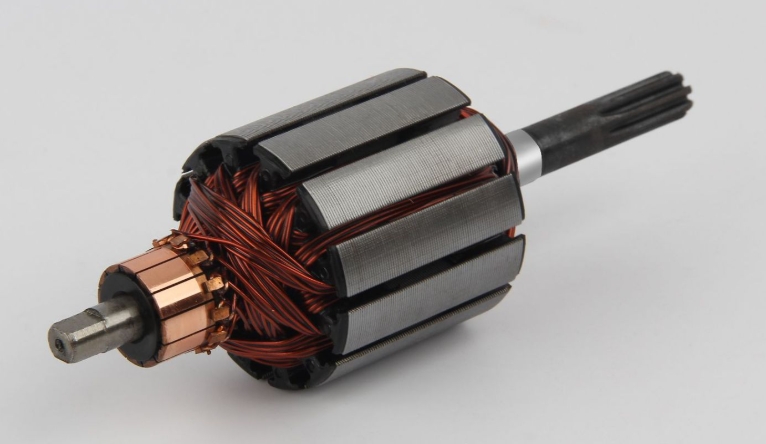

从物理结构来看，换向器通常由多个铜片组成，这些铜片相互绝缘并排列成一个圆柱体形状。这些铜片被称为换向片，它们与电机的转子绕组相连。当电机运转时，换向器通过与电刷的滑动接触，实现转子绕组中电流方向的周期性改变。这种有规律的电流方向切换正是产生连续旋转力矩的基础。

换向器的工作原理基于电磁感应的基本定律。当导体在磁场中运动并切割磁力线时，导体中会产生感应电动势。在电机中，这种感应电动势通过换向器的适时切换，转化为持续的旋转动力。没有换向器的这种切换功能，直流电机就无法实现连续的旋转运动，而只能产生振荡或间歇性转动。

电机换向器的历史发展

电机换向器的历史可以追溯到19世纪初期电磁学发展的黄金时代。1832年，英国科学家威廉·斯特金发明了递一个实用的换向器装置，这一发明为直流电机的发展奠定了基础。早期的换向器结构简单，由两个半圆形铜环组成，中间有绝缘间隙，这种设计虽然原始，但已经能够实现基本的电流换向功能。

随着工业革命的推进和电力应用的普及，换向器技术经历了多次重大改进。19世纪中叶，德国工程师恩斯特·维尔纳·冯·西门子对换向器进行了重要改良，增加了换向片的数量，大大提高了电机的运行平稳性和效率。这一时期，换向器从简单的两片结构发展为多片结构，显著减少了电机的转矩脉动和电火花现象。

20世纪初，随着材料科学和制造工艺的进步，换向器的性能和可靠性得到了进一步提升。云母作为一种优良的绝缘材料被广泛应用于换向片之间的绝缘，而碳刷材料的改进则显著延长了换向器的使用寿命。这些技术进步使得电机能够在更高的转速和更大的功率下稳定运行。

换向器的主要结构与组成部件

一个完整的电机换向器由多个精密部件协同工作构成。换向片是换向器的核心部件，通常由高纯度电解铜制成，因其优异的导电性和耐磨性而成为理想选择。这些铜片被加工成特定形状，然后通过精密装配形成圆柱形结构。每片换向片之间用云母或其他高性能绝缘材料隔开，确保电气隔离的同时能够承受高速旋转产生的机械应力。

换向器的支撑结构同样至关重要。通常采用高强度酚醛树脂或特殊工程塑料制成的基座，为整个换向器提供机械支撑和绝缘保障。这种基座必须能够承受高温、高速旋转产生的离心力以及电刷的持续摩擦。现代高性能电机中，换向器基座可能采用金属材料，但表面会进行特殊绝缘处理以满足电气性能要求。

电刷是与换向器直接接触的关键部件，通常由石墨或金属石墨复合材料制成。电刷通过弹簧机构保持与旋转中的换向器表面适度接触，确保电流传导的可靠性。电刷的材料选择和压力调节对换向器的工作性能和使用寿命有着决定性影响，需要根据具体应用条件进行精心设计和选择。

电机换向器的工作原理

电机换向器的工作原理建立在电磁学和机械运动的完美配合基础上。当直流电源通过电刷接入旋转的换向器时，电流经由换向片流入转子绕组。随着转子的旋转，不同的换向片依次与固定电刷接触，导致转子绕组中的电流方向发生周期性变化。这种有规律的电流方向切换确保了转子在磁场中始终受到同一方向的转矩作用，从而实现连续旋转。

在电机运转过程中，换向器实际上充当了一个机械式开关的角色。当转子转到特定位置时，换向器自动切换绕组与电源的连接方式，使得绕组中的电流方向及时反转。这一过程必须精准同步于转子的机械位置，任何时序上的偏差都会导致电机性能下降甚至无法正常工作。这种精准的同步关系是电机设计中的关键考量因素。

换向过程中的物理现象相当复杂。在理想情况下，电流切换应当瞬时完成，但实际上由于绕组电感和接触电阻的存在，换向过程会产生火花和电磁干扰。很好的换向器设计会通过各种手段尽量减少这些不良现象，如设置适当的换向提前角、采用分段式换向片或增加辅助极等。这些措施能够显著改善换向质量，提高电机效率和使用寿命。

换向器在直流电机中的应用

在直流电机中，换向器是不可或缺的核心部件。有刷直流电机依靠换向器和电刷的配合工作，将外部直流电源转换为转子绕组中的交变电流。这种电流转换使得转子能够在定子磁场中持续旋转。直流电机的转速调节特性优良，启动转矩大，这些优点很大程度上得益于换向器的精准工作。

串激直流电机中，换向器不仅要处理较大的工作电流，还需要适应负载变化导致的转速波动。这类电机的换向器通常采用特殊设计，如增加换向片数量或优化换向片形状，以确保在各种工况下都能保持良好的换向性能。串激电机常用于需要大启动转矩的应用场合，如电动工具和牵引系统。

并激直流电机的换向器设计则更注重高速运行时的稳定性。由于并激电机的磁场相对独立，其转速受负载影响较小，换向器需要在高转速下保持良好的动态平衡和接触可靠性。这类电机常用于需要精准速度控制的场合，如机床主轴驱动和精密仪器。

换向器在交流电机中的特殊应用

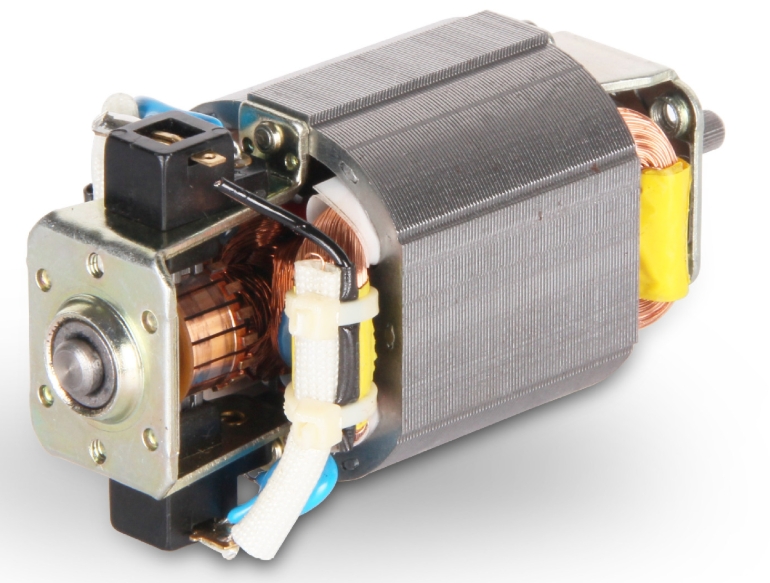

虽然换向器主要与直流电机相关联，但在某些特殊类型的交流电机中也能见到它的身影。通用电机是一种典型的交流换向器电机，它既能在直流电源下工作，也能在交流电源下运行。这种电机的换向器设计与直流电机类似，但需要考虑交流电周期性变化带来的额外挑战。

交流换向器电机中的换向过程比直流电机更为复杂。由于电源电压和电流本身就在不断变化方向，换向器需要在这种动态条件下确保转子电流与定子磁场的正确相位关系。这类电机通常采用特殊设计的分布式绕组和补偿绕组，以改善交流工作条件下的换向性能。

另一种使用换向器的交流电机是推斥电机，它通过换向器和特殊绕组连接产生启动转矩。这类电机在启动时表现为串激特性，达到一定转速后则依靠离心机构短路部分换向片，转变为类似感应电机的工作模式。这种设计结合了串激电机大启动转矩和感应电机结构简单的优点。

换向器的制造工艺与材料选择

换向器的制造是一个精密工艺过程，对材料选择和加工精度要求极高。换向片通常采用含少量银或镉的高导电铜合金，这些微量合金元素既能保持铜的高导电性，又能提高材料的硬度和耐磨性。铜材经过精密冲压或切削成型后，需要进行表面处理以增强耐磨性和降低接触电阻。

绝缘材料的选择同样至关重要。传统换向器使用天然云母作为换向片间绝缘，因其优异的耐高温和电气绝缘性能。现代高性能换向器则越来越多采用合成云母或特种塑料薄膜，这些材料在机械强度和热稳定性方面表现更佳。绝缘材料的厚度必须精准控制，过厚会影响换向器整体尺寸，过薄则可能导致绝缘失效。

换向器的组装工艺直接影响其工作性能和使用寿命。精密模具确保所有换向片和绝缘片的正确定位，然后通过高温高压固化工艺使整个组件成为坚固的整体。高端换向器在组装完成后还需要进行动平衡校正，以确保高速旋转时的平稳运行。一些特殊应用场合的换向器表面会进行镀银或镀金处理，以进一步降低接触电阻和减少火花。

换向器常见问题与维护方法

换向器在长期使用过程中会遇到各种典型问题。换向器表面氧化是常见现象，特别是在高温高湿环境或电机长期闲置时。氧化层会增加接触电阻，导致电机性能下降和过热。定期检查和清洁换向器表面是预防氧化问题的有效方法，使用专用换向器清洁剂可以很好的去除氧化层而不损伤铜片。

换向片烧蚀是另一个常见故障，通常由过载运行或电刷压力不当引起。局部烧蚀会导致换向器表面不平，进而加剧电刷磨损和火花产生。轻微烧蚀可通过精密车削修复，严重烧蚀则需要更换整个换向器。预防烧蚀的关键在于确保电刷与换向器良好接触，避免局部电流密度过高。

电刷火花是换向器工作中的常见现象，但过大的火花会加速换向器和电刷的磨损。火花产生的原因多种多样，包括机械因素（如换向器偏心、电刷振动）、电气因素（如换向电感电动势过高）和化学因素（如换向器表面膜层破坏）。通过调整电刷位置、选择合适的电刷材质和保持换向器表面清洁，可以有效控制火花水平。
