电机漆包线生产工艺流程

漆包线生产工艺流程，附各环节核心作用与关键控制要点，方便现场指导作业：

一、前期准备与放线

1. 原材料选型：选用高纯度铜杆 / 铝杆，按产品规格确定导体材质与初始线径；

2. 拉丝（如需）：通过多级拉丝模具，将金属杆逐步拉制成精准直径的裸线，同时控制表面光洁度；

3. 放线：将拉丝后的裸线线盘平稳上料，以恒定、低波动的张力输送至退火单元，避免导体弯折或刮伤。

二、退火处理

去除裸线在拉丝中产生的内应力，恢复导体柔软度；同时清掉表面残留的润滑剂、油污，提升后续漆膜附着力。通常在密闭退火炉中，通过可控温度与保护气氛（如氮气）加热，再缓冷完成；温度、时间需按线径与材质精准设定。

退火处理设

三、涂漆 + 烘焙（核心循环工序）

1. 涂漆：采用模具涂漆 / 毛毡涂漆，将绝缘漆均匀涂覆于洁净导体表面；严禁一次性厚涂，通常需 6–12 次多层薄涂，每次控制漆层厚度与均匀度；漆的粘度需匹配线径（粗线用高粘度漆，细线用低粘度漆）；

2. 烘焙固化：每涂一次立即进入烘炉，先低温蒸发溶剂，再高温让漆基交联固化；炉温分区控制，同时保证废气有序排出；涂 — 烘循环至漆膜总厚度达标。

四、冷却 + 润滑 + 在线检测

1. 冷却：从烘炉出来的线体温度高，需经水冷 / 风冷快速降温，防止漆膜在导轮处划伤、软化；

2. 润滑：均匀涂覆少量专用润滑剂，提升表面顺滑度，便于后续收线紧密、不粘线；

3. 在线检测：激光测径仪实时监控线径与漆膜厚度，击穿电压、外观检测同步进行，异常自动报警。

五、收线 + 成品检验 + 包装入库

1. 收线：张力平稳、排线规整地缠绕到标准线盘上；

2. 全项质检：包括外观、尺寸、漆膜附着力、耐刮性、电气绝缘强度、耐温等级等；

3. 包装入库：合格产品贴标识，密封防潮包装，按批次入库。

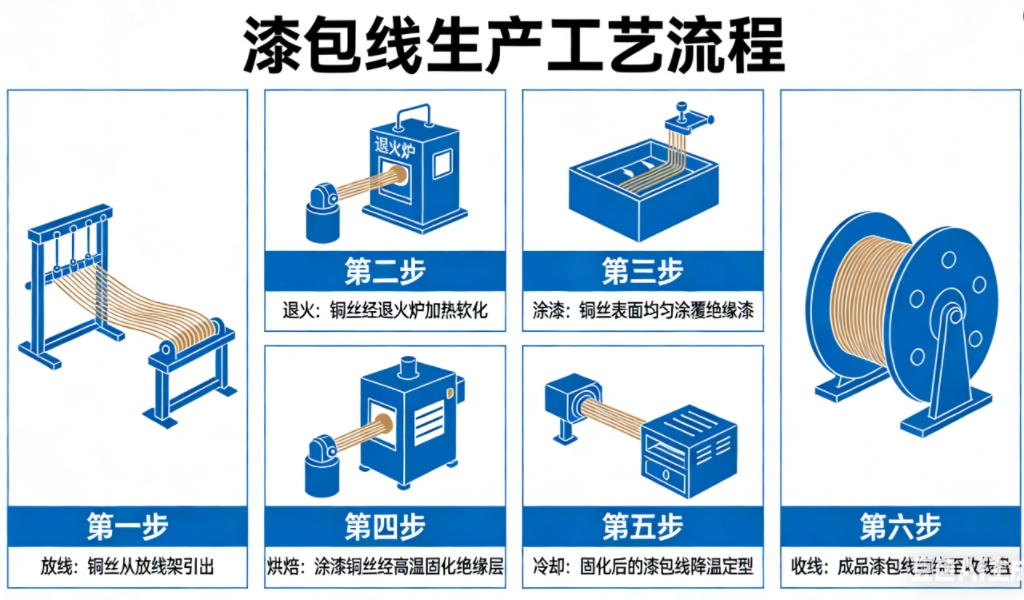

完整流程简链

原材料（铜 / 铝杆）→ 拉丝 → 放线 → 退火 → （多次循环：涂漆→烘焙） → 冷却 → 润滑 → 在线检测 → 收线 → 成品检验 → 包装入库
