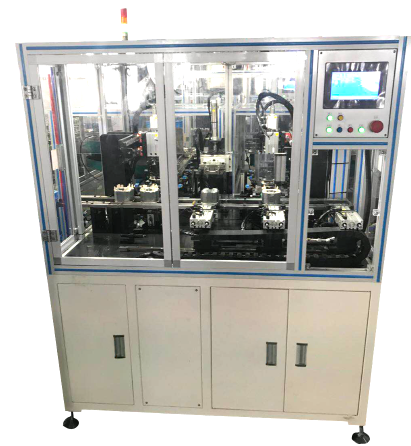

串激电机马达定子压端板机有哪些常见的电气故障及解决方案？

串激电机马达定子压端板机有哪些常见的电气故障及解决方案？

1、短路故障

故障现象

电机运行时出现异常发热，甚至可能冒烟。这是因为短路导致电流过大，根据焦耳定律（Q = I²Rt），电流增大使产生的热量急剧增加。

电机可能会出现转速不稳定或者无法正常启动的情况。由于短路部分会改变电机的电磁特性，影响定子磁场的正常分布，进而干扰电机的转矩输出和转速控制。

解决方案

使用绝缘电阻表检查定子绕组的绝缘电阻。如果绝缘电阻值过低，表明可能存在短路点。对于轻微短路情况，可以尝试通过烘干处理来恢复绝缘性能，例如将定子放在恒温箱中，在适当温度（如 100 - 120℃）下烘干数小时，去除绕组中的潮气。

如果短路较为严重，如绕组内部匝间短路，可能需要更换受损的定子绕组。在更换绕组时，要确保新绕组的匝数、线径和材质与原绕组相同，并且按照正确的绕制工艺进行操作，包括绕组的绕向、嵌线方式等。

2、断路故障

故障现象

电机完全无法启动。因为电流通路断开，没有电流通过定子绕组，无法建立磁场，电机自然不能运转。

有时电机在运行过程中突然停止，且再次启动时没有任何反应。这是由于运行中的振动、过热等因素导致绕组的连接点或者导线本身断裂，使电机电路断路。

解决方案

首先使用万用表的欧姆档检查定子绕组是否断路。将万用表的表笔分别连接绕组的两端，如果读数为无穷大，则表示绕组断路。对于断路点在绕组端部的情况，可以尝试重新连接断点，使用焊接或者压接的方式确保连接良好，并做好绝缘处理。

如果断路点在绕组内部，一般需要更换整个定子绕组。在更换后，要进行绕组的连接正确性检查和绝缘测试，确保电机能够正常工作。

3、过载保护装置动作故障

故障现象

电机启动后很快停止，过载保护装置（如热继电器）频繁动作。这可能是由于电机实际负载超过了其额定负载，或者过载保护装置的参数设置不正确。

即使电机负载正常，过载保护装置也会误动作。这可能是因为保护装置本身故障，如内部元件老化、损坏或者受到外界干扰。

解决方案

检查电机的负载情况，确定是否存在过载因素。例如，检查被驱动的机械部件是否有卡死、摩擦力过大等情况。如果是负载问题，需要排除机械故障或者调整负载，使其在电机的额定范围内。

对于过载保护装置参数设置问题，查看热继电器的额定电流等参数设置是否与电机的额定电流相匹配。如果不匹配，根据电机的额定电流重新调整保护装置的参数。如果怀疑保护装置本身故障，可以使用替换法，更换一个新的同型号的过载保护装置进行测试。

4、电气连接不良故障

故障现象

电机运行时出现火花或者电弧，尤其是在电气连接点附近。这是因为连接不良导致接触电阻增大，根据欧姆定律（U = IR），在电流通过时会在连接点产生较高的电压降，从而引发火花或者电弧。

电机的运行不稳定，转速时高时低或者出现间歇性停顿。这是由于连接不良使得电路的电阻不稳定，影响了电机的供电电压和电流，进而导致电机转矩和转速的波动。

解决方案

检查电机定子绕组与电源、控制器等部件之间的连接点。查看连接螺栓是否松动、接线端子是否氧化或者压接是否牢固。对于松动的螺栓，要重新拧紧；对于氧化的接线端子，可以使用砂纸打磨去除氧化层，然后重新连接并确保接触良好。

如果是压接式连接不良，可以考虑重新压接或者更换连接端子。在重新连接后，可以使用红外线热成像仪等工具检查连接点的温度，确保连接良好且不会因为过热而再次出现故障。

5、控制器故障（如果有）

故障现象

电机无法按照设定的速度和转向运行。这可能是因为控制器的输出信号异常，如控制电压、频率等不符合要求。

电机出现异常振动或者噪音，这可能是由于控制器输出的电流波形畸变，导致电机磁场不稳定，产生额外的振动和噪音。

解决方案

使用示波器等设备检查控制器的输出信号。观察电压、电流波形是否正常，频率和幅值是否符合电机的运行要求。如果发现信号异常，首先检查控制器的参数设置是否正确，如速度给定、转矩补偿等参数。

如果参数设置正确，可能是控制器内部的电子元件（如功率晶体管、集成电路等）损坏。对于损坏的元件，可以尝试更换同型号的元件进行修复。在更换元件后，要进行全部的测试，确保控制器能够正常输出信号驱动电机运行。

※ 如通过以上方式方法仍然无法解决该设备故障，请通过页面聊天工具联系新辉机电设备有限公司技术专员寻求帮助。
