护磁环的作用

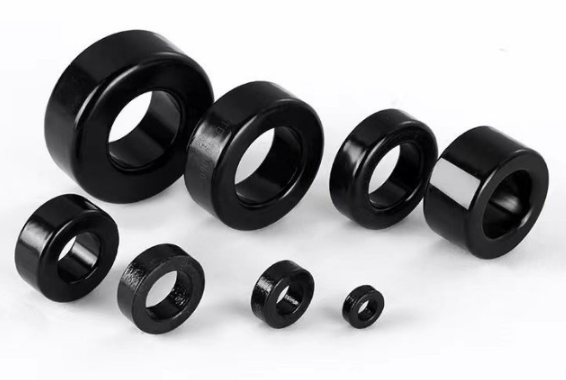

护磁环（又称抗干扰磁环）是由铁氧体等磁性材料制成的电磁兼容被动元件，核心作用是抑制电磁干扰、保护设备与线缆，同时辅助稳定设备运行，具体作用可分为以下 4 点，兼顾原理与实际应用：

1. 抑制电磁干扰，实现双向屏蔽：护磁环可与设备内部的转子、定子形成共模扼流圈，既能阻挡外界杂乱的高频信号进入设备内部，避免干扰有用信号传输，也能防止设备内部的电磁信号辐射出去，防止电磁泄漏，相当于设备的 “电磁防护盾”。其原理是利用磁性材料的高频磁损耗特性，将高频干扰的电磁能转化为微弱热能消耗掉，而低频有用信号可基本无衰减通过。

2. 过滤高频噪声，保障信号纯净：护磁环对不同频率信号呈现不同阻抗特性，低频时阻抗小、不影响设备正常工作，高频时阻抗急剧升高，能有效滤除线缆中混杂的高频干扰噪声，减少信号失真、丢包或误码，比如避免路由器断连、监控画面雪花、工业传感器数据偏差等问题。

3. 保护线缆与磁环本体，延长使用寿命：部分护磁环配备防护垫片、缓冲柱、防护板等结构，既能避免线缆穿过磁环时被磨损，也能吸收外部冲击力，防止磁环本体受损，间接延长磁环与线缆的使用周期。

4. 辅助稳定设备运行，适配多场景需求：在电机等设备上，护磁环可配合其他部件优化运行状态，间接帮助降低电机噪音、稳定启动电流，为设备长期稳定工作提供保障；同时广泛适配消费电子、工业控制、汽车电子、医疗设备等多个领域，满足不同场景的电磁兼容需求。
