有刷电机换向器的主要结构与组成部件

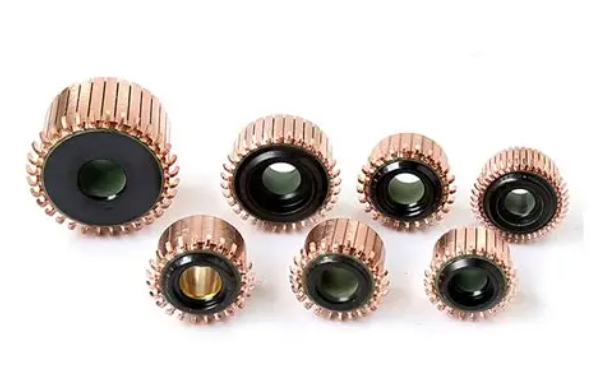

  一个完整的电机换向器由多个精密部件协同工作构成。换向片是换向器的核心部件，通常由高纯度电解铜制成，因其优异的导电性和耐磨性而成为理想选择。这些铜片被加工成特定形状，然后通过精密装配形成圆柱形结构。每片换向片之间用云母或其他高性能绝缘材料隔开，确保电气隔离的同时能够承受高速旋转产生的机械应力。

  换向器的支撑结构同样至关重要。通常采用高强度酚醛树脂或特殊工程塑料制成的基座，为整个换向器提供机械支撑和绝缘保障。这种基座必须能够承受高温、高速旋转产生的离心力以及电刷的持续摩擦。现代高性能电机中，换向器基座可能采用金属材料，但表面会进行特殊绝缘处理以满足电气性能要求。

  电刷是与换向器直接接触的关键部件，通常由石墨或金属石墨复合材料制成。电刷通过弹簧机构保持与旋转中的换向器表面适度接触，确保电流传导的可靠性。电刷的材料选择和压力调节对换向器的工作性能和使用寿命有着决定性影响，需要根据具体应用条件进行精心设计和选择。
