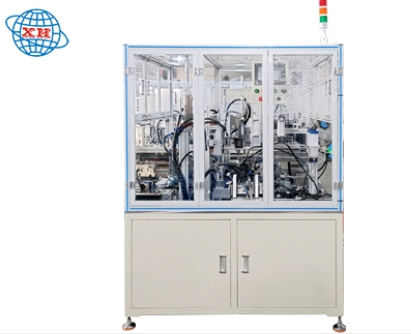

微电机磁瓦安装工序流程

下面给你一套微电机（有刷 / 无刷、铁氧体 / 钕铁硼）磁瓦安装工序流程，按量产车间实际作业顺序整理。

一、产前准备（防错、防磁、防铁屑）

1. 环境与工装

• 非磁性工位、铜锤 / 尼龙工具、不锈钢夹具、无尘布、酒精、高斯计、治具定位板。

• 清理铁屑、焊渣，避免吸附磁瓦造成卡滞 / 短路。

2. 磁瓦来料检查

• 外观：无崩边、裂纹、掉块、锈斑。

• 尺寸：弧面 R、弦长、厚度、倒角，与机壳贴合间隙≤0.1mm。

• 极性：N/S 极标识清晰，同批次磁通量一致（高斯计抽检）。

• 材质：铁氧体 / 钕铁硼区分，禁止混料。

3. 机壳 / 定子清洁

• 内圆去毛刺、油污、旧胶（酒精擦拭 + 高压风）。

• 定位槽 / 基准面检查，确保无变形。



二、磁瓦预处理（粘接可靠关键）

1. 磁瓦清洗

• 酒精 / 异丙醇擦拭两面 → 无尘布擦干 → 风干（无水印、无油污）。

2. 涂胶（常用耐高温环氧 AB 胶 / 单组份热固胶）

• 涂胶面：磁瓦外弧面（贴机壳一侧）。

• 胶型：微电机常用点胶（表贴）或薄刮胶（整片贴合）。

• 胶量：边缘留 0.5mm 不溢胶，厚度 0.05–0.1mm，避免气泡。

• 注意：极性面（内弧）严禁沾胶，防止影响气隙与磁场。

三、安装定位（核心防错：极性 + 位置）

1. 机壳定位

• 机壳水平放置，定位槽朝上 / 对准基准线。

2. 第1片磁瓦安装

• 极性确认：N 极朝内（气隙），弧面与机壳内圆贴合。

• 对位：一端对齐定位槽 / 基准，轻压到位，确保无偏移、无翘边。

3. 第2片磁瓦安装

• 极性：S 极朝内，与第1片对称 180°。

• 间距：两片端面间隙均匀，无倾斜、无高低差。

4. 工装加压（可选，量产必用）

• 用专用弹性夹具 / 抱箍均匀加压，压力 0.3–0.5MPa，使胶层薄而均匀、无气泡。

• 禁止硬敲，防止磁瓦崩裂 / 掉瓷。

四、固化（决定粘接强度）

1. 室温预固（1–2h）

• 保持加压状态，避免移位。

2. 加热固化（批量常用，提升效率）

• 温度：80–120℃（依胶水规格），时间：30–60min。

• 自然冷却至室温，严禁骤冷，防止胶层开裂。

3. 检查

• 固化后轻推磁瓦，无松动、无位移、无翘边。

• 清理溢胶，保持内圆光滑。

五、极性与磁性能复检（防反转 / 弱磁）

1. 极性复核

• 高斯计测内弧：两片分别为 N/S，无反极、无混极。

2. 磁通量 / 磁场强度抽检

• 同批次一致性：偏差≤±5%。

3. 外观终检

• 无崩边、裂纹、掉块、溢胶，贴合紧密。

六、后续装配（定子 / 转子 / 端盖）

1. 装入转子 / 电枢，检查气隙均匀、无扫膛。

2. 安装端盖、轴承、电刷（有刷），转动顺畅、无卡滞。

3. 通电测试：转向正确、转速平稳、无异常噪音。

七、常见固定方式（按结构选）

• 胶粘（常用）：环氧 AB 胶 / 热固胶，适合微电机，牢固、成本低。

• 卡扣 + 胶（混合）：机壳开定位槽 + 卡扣 + 点胶，抗震更强。

• 槽嵌（无刷 / 内嵌）：定子铁芯开槽，磁瓦嵌入 + 注胶，漏磁小。

关键注意点（量产防错重点）

• 极性绝不能反：反装会反转、无扭矩、烧线圈。

• 清洁不到位必掉瓦：油污 / 铁屑导致粘接失效，运行脱落。

• 胶量控制：少则粘不牢，多则溢胶影响转子转动。

• 轻拿轻放：磁瓦脆，易崩边、掉瓷、开裂。
