多极环形磁铁为什么成为电机主流？

多极环形磁铁是具备特殊磁场结构的专用磁铁，和仅有基础南北极的常规磁铁不同，它可在圆环圆周分布多个磁极，形成复杂的磁极阵列。

结合行业应用场景，三类主流多极环形磁铁的特性与用途如下：

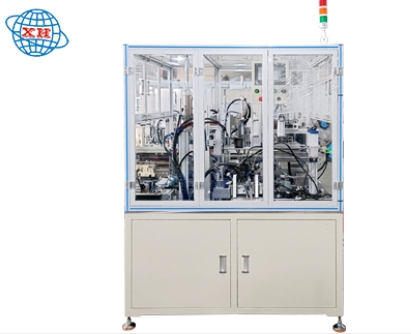

新辉机电 入磁瓦机

1. 径向多极环形磁铁（电机通用主流款）

该类磁环磁场沿圆环半径方向分布，外圆、内圆表面交替呈现N/S磁极，分为外充磁与内充磁两种工艺。其中外充磁适用于外转子无刷电机，内充磁适配内转子风扇电机。其气隙磁场近似正弦波，运行优势显著：磁瓦转矩脉动普遍在8%~12%，而一体式多极环形磁铁仅为3%~5%，能够有效降低齿槽转矩，让设备运转更平稳、静音。

核心应用：吸尘器、筋膜枪、电动车轮毂电机、无人机BLDC外转子电机等民用及工业电机设备。

2. 轴向（平面）多极环形磁铁（编码器、传感器专用）

磁极分布于圆环上下两端端面，分为单面充磁和双面充磁两种类型。单面充磁可单侧输出磁场，性价比高，适用于普通测速场景；双面充磁两端均可输出磁场，适配高精度检测场景。设备可通过霍尔元件贴合端面感应磁场，输出稳定的周期性脉冲信号，实现精准测速与定位。

核心应用：ABS轮速传感器、伺服电机磁编码器、家电转速检测、机器人关节位置传感等精密传感场景。

3. 平面径向复合充磁磁环（特种定制款）

采用圆周+端面同步多极充磁工艺，属于定制化特种磁环，适配各类特殊工况，多用于磁耦合设备、磁力离合器、精密非接触传动设备等高端工业场景。

多极环形磁铁的核心优势

相较于传统拼接磁瓦、普通磁铁，多极环形磁铁的综合性能优势突出：

1. 磁场均匀性佳：磁极均匀排布，有效减少磁场波动，规避设备运行过程中的磁场偏差，全部提升设备运行效率与整体稳定性。

2. 运行平稳低噪：专属多极设计可大幅降低齿槽转矩，减少设备运行时的振动与噪音，优化电机运行状态，延长设备使用寿命。

3. 功率密度更高：经过优化磁路设计，同等体积下可输出更强磁场，有效提升电机功率密度。在保障设备性能的前提下，实现设备轻量化、小型化，适配各类空间受限的安装场景。

4. 规格灵活可定制：可根据客户设备工况、性能需求，定制4极、8极、16极等不同磁极数，精准匹配各类磁场分布与设备性能要求。

5. 安装便捷、精度稳定：一体成型工艺保障磁环同心度与尺寸精度，可有效减少装配误差，提升批量生产装配效率，降低装配偏差带来的设备性能问题。

多极环形磁铁核心评估指标

多极环形磁铁的设备适配效果，主要通过表磁波形综合评估。磁通密度波形的峰值、角度、面积，直接决定电机核心性能：峰值由磁体等级与磁化饱和水平决定，峰值与角度的偏差，会直接影响电机效率、齿槽转矩、温升及运行噪音；峰值与占空比面积协同作用，关乎电机反电动势、额定扭矩与额定功率的稳定输出。
