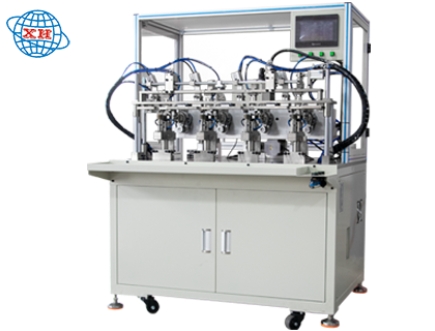

3115无人机电机外绕线机

3115 外绕机是什么类型

3115 无人机电机是外转子无刷电机，定子在里面、线圈外绕，不是内绕。

行业标准：12 槽 14 极（12N14P），KV 常见 640/900/1050。

• 绕线方式：飞叉外绕（外绕线机）

• 工位：双工位 / 四工位（量产选 4 工位）

• 线径：0.18～0.25mm 单股 或 3×0.12～4×0.13mm 并绕

• 匝数：KV900≈每相 12 匝（4 匝 / 槽 ×3 槽 / 相）




3115 外绕机关键参数

• 定子：12 槽，外径 31mm，叠厚 15mm，内径 13mm

• 绕线方式：飞叉外绕，1–4 跨距（12N14P 标准）

• 工位：4 工位（推荐）/2 工位

• 线径：0.18–0.25mm（单股） 或 3×0.12mm

• 匝数：KV900 → 每相 12 匝（4 匝 / 槽）

• 张力：精密张力控制器，±5g（细线不断、不拉细）

• 转速：800–1500rpm

• 控制系统：伺服 + PLC + 触摸屏，可存配方

• 自动功能：自动上料 / 绕线 / 转位 / 排线 / 剪线 / 下料（可选）
